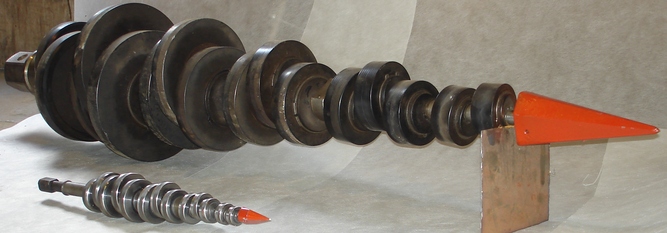

Буровой инструмент проходчики DR-35…DR-500
формирование скважин с прочными стенками без выноса грунта на поверхность


Проходчик DR (самоходный реверсивный проходчик DR) – это буровой инструмент, предназначенный для формирования скважин диаметрами от 35 до 500 мм в уплотняемых грунтах до IV-ой категории. Проходчики DR работают без выноса грунта на поверхность, формируют скважины с прочными стенками, создают вектор силы тяги в направлении перемещения.


Проходчики DR предназначены для работы по уплотняемым грунтам без выноса грунта на поверхность – «бурят на  сухую» с упрочнением стенки скважины: вращающиеся ободья колес развивают радиальное давление на грунт до 140 Атм.


   Среди грунтов, классифицированных по уплотняемости, к "совершенно неуплотняемым" относятся: сухой сыпучий песок; мёрзлый грунт; скальный грунт.

По поводу глины. Глина тоже имеет пористость, и порой не меньшую чем в супесях. При раздавливании глинистого пласта, центробежное движение материала происходит не по радиальным сдвигам, а из зоны высокого давления в зону низкого, т.е. из зоны работы Проходчика в зону уже пройденную Проходчиком. Применяемый Проходчиком DR механизм сжатия определяет глину как "неуплотняемый" грунт. При всём при этом (в академическом смысле) глина остаётся уплотняемым грунтом.

Исходя из сказанного, среды, в которых работа Проходчиком нецелесообразна: скальный грунт, сухой сыпучий песок, мёрзлый грунт, глина влажная (более 5%).


Математическая модель движения Проходчика DR

Основоположником изучения проблемы проходки скважин методом раскатывания в нашей стране был профессор, кандидат технических наук Ряшенцев Н. П. (1927—2001). Работы, начатые в 1965 году, продолжаются до сих пор, учениками профессора.

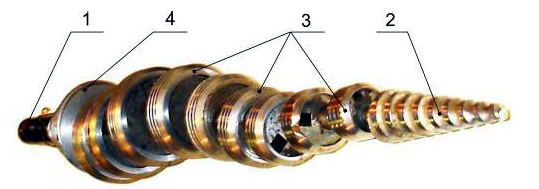

Конструкция Проходчиков DR представляет собой: соединённый с электроприводом вал (1) с установленными на нем модулями прямого (3) и обратного хода (4), наконечником (2). Модуль обратного хода выполнен в виде конического бурава. Модуль прямого хода состоит из ряда эксцентрических, последовательно развернутых относительно оси вращения колес, состоит из ступиц со свободно вращающимися ободьями.

Боковые поверхности ободьев наклонены к оси вала на угол φi, удовлетворяющий условию:

где p – шаг резьбы наконечника,  – диаметр и  – эксцентриситет i-го колеса.

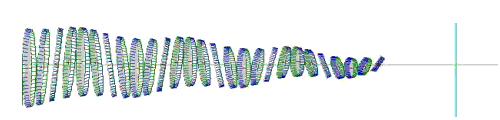

Математическая модель движения колес Проходчика при вращении вала по часовой стрелке


Проходчики DR работают следующим образом:

При прямом ходе проходчика при вращении приводного вала от электропривода, колеса, перемещаясь вдоль витков условной винтовой линии и обкатываясь по своим забоям, формируют стенку скважины. При этом возникает вектор силы тяги в направлении движения, который обеспечивает продольную подачу устройства. В результате образуется скважина с плотными гофрированными стенками. Проходчики DR не имеют теоретических ограничений на глубину/длину скважины, она определяется количеством наращиваемых штанг. Единственное ограничение — категория прочности грунта, проходчики работают только в уплотняемых грунтах. При обратном ходе при изменении направления вращения приводного вала устройство вывинчивается из скважины.

Проходчик DR-35

Демонстрация работы Проходчика DR: эффект создания вектора силы тяги (2005 г.)


Проходчик DR-88

Формирование скважины на воду Проходчиком DR-88


Прокладка кабеля под внутриквартальной дорогой Проходчиком DR-88
